ServerU Netmap L-400

L400

ServerU Netmap L-400 é um appliance de rede 1U perfeito para empresas e organizações de médio porte. É equipado com 6 redes Intel Gigabit LAN com filas multithread independentes para RX e TX, controles de interrupções MSI-X e preparado para a tecnologia Netmap de processamento de pacotes de alta performance.

Com até 16GB RAM (8GB por padrão), 4 processadores Intel embarcados e 6 interfaces de rede Intel (até 14x1Gbit/s com expansão), é adequado para até 2.6Gbit/s de throughput agregado.

Características Chave

  • 6 NICs Intel Gigabit escolhidas a dedo
  • Netmap ready (FreeBSD & pfSense)
  • Expansão até 14 portas Gigabit
  • Expansão até 4x1Gbit/s SFP
Image Sources

Ideal para

  • Roteamento BGP & OSPF
  • Firewall & Security Appliances
  • IDS/IPS & Anti-DDoS
  • WAF (Web Application Firewall)

R$12.690,00
Qual perfil principal de uso?:

Qual SO você vai usar?:

  • Acompanhe uma descrição resumida do produto:

    Projetado para propósito e função específica
    Porte do Negócio: Para SMB (pequeno e médio) e médio-grande porte. Excede características SOHO
    Recomendado para: Roteamento BGPv4 e OSPF, Firewall Stateful, IDS/IPS, Web App Firewall, Anti-DDoS, NGFW
    Recomendado para: Web Proxy e Filtro de Conteúdo Web, Segurança e Servidor de E-mail, SMTP Firewall e VPN
    Homologado para: ProApps, FreeBSD, pfSense, OpenBSD, Linux, Vyatta (VyOS), Endian e Mikrotik pendente
    Certificações: FCC Classe A, UL, RoHS, Emissão CE, ANATEL (em andamento)

    Algumas informações técnicas principais do equipamento Netmap-L400:

    Processador: Intel® C2518 "Rangeley" 4x1.74Ghz (Quad Core) Embedded com suporte AES-NI
    Chipset: Intel® “Rangeley" com suporte à virtualização VT-x
    Memória: 1x 8GB DDR3 on 240P DIMM socket (expansível até 16GB em 2x240P DDR3 DIMM)
    Interfaces de Rede: 6x Intel Gigabit, sendo 2xIntel i210AT e 4xIntel 88E1543 - (igb(4), netmap ready)
    Recursos de Rede: WDT, RTC, MSI-X, CPU Affinity com 4 e 8 Queues
    E/S Físico: Pad de 4 teclas e Display LCM de 2 linhas (scriptáveis sim!)
    Alimentação: 110/220Vac ou (opcional) 36Vdc, 48Vdc, 72Vdc
    Consumo: 40W

    Feito com segurança em mente.
    Defesa em Profundidade: Ideal para Bastion Host & Controle de Perímetro adicional;
    Defesa por Diversidade: FreeBSD, Linux or OpenBSD; ProApps, pfSense ou ROS;

    Performance de Rede

    * resumo dos resultados de testes RFC2544 (sender-DUT1-receiver)
    Thorughput Agregado
    (sem Netmap)
    2.6Gbit/s de taxa de forward no DUT1; 415Kpps/s de taxa de forward no DUT1;
    2.72Gbit/s de taxa em bridge no DUT1 518Kpps/s de taxa de bridge no DUT1;
    Thorughput Agregado
    (com Netmap)
    7Gbit/s de taxa de TX/RX no DUT1; 5.1Mpps de taxa de TX/RX no DUT1;
    8Gbit/s de taxa de bridge vale(4) no DUT1 5.62Mpps de taxa de bridge vale(4) no DUT1;
    Melhores Pares de Rede: Porta1 (igb1) & Porta0 (igb0); Porta4 (igb4) & Porta5 (igb5)
    Piores Pares de Rede: Porta2 (igb2) apenas se discos SATA em uso;

    Performance de Armazenamento

    * testado com iobench, dd e stress
    Canais SATA:
    (testado com SSD Intel)
    440150261 bytes por segundo para escrita; 641 tps para escrita;
    611319808 bytes por segundo para leitura; 890 tps para leitura;
    CF Card 81788928 bytes por segundo para escrita; 42 tps para escrita;
    84341268 butes por segundo para leitura; 56 tps para escrita;
    SIM Card N/A

    Visão Geral Netmap L-400 - Videos

    Uma visão geral executiva do ServerU Netmap L-400, incluindo opções para expansão. Veja.

    Apenas 40W, é a estimativa de uso de energia do ServerU Netmap L-400. Confira o vídeo!

  • Especificações Técnicas

    • Appliance Embarcado, especialmente projetado para roteamento avançado, firewall e proteção IDS/IPS , anti-DDos, NGFW (Next Generation Firewall) com capacidade de expansão para atuar como gateway de propósito geral e controle de borda incluindo funções com acesso crîtico a disco.
    • Processador: 1.74Ghz de 4 núcleos (Quad Core) embarcado com 4MB cache; Suporte AES-NI para agilizar decriptografia; Suporte à virtualização Intel VTx;
    • Console: I/O pleno suportado em porta console de 10 pinos padrão RJ-45 RS232;
    • Memória: 2 slots 240P DDR3 DIMM, para até 16GB RAM (equipado com1x8GB);

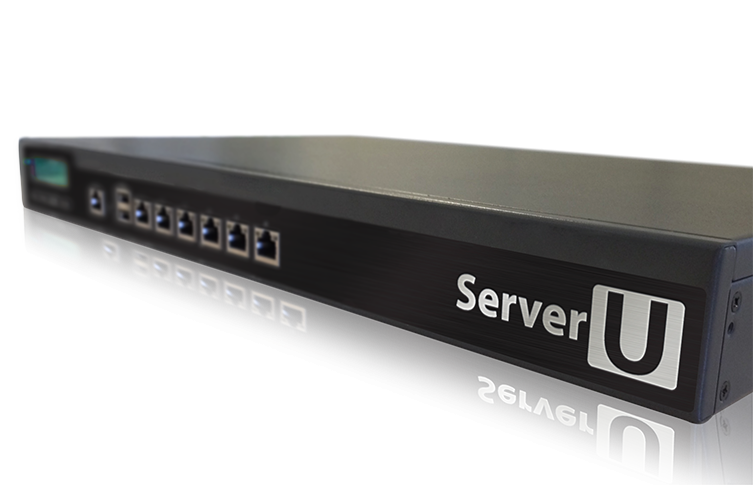

    • Chassis: 1U Rack Mount, com rack mount kit;

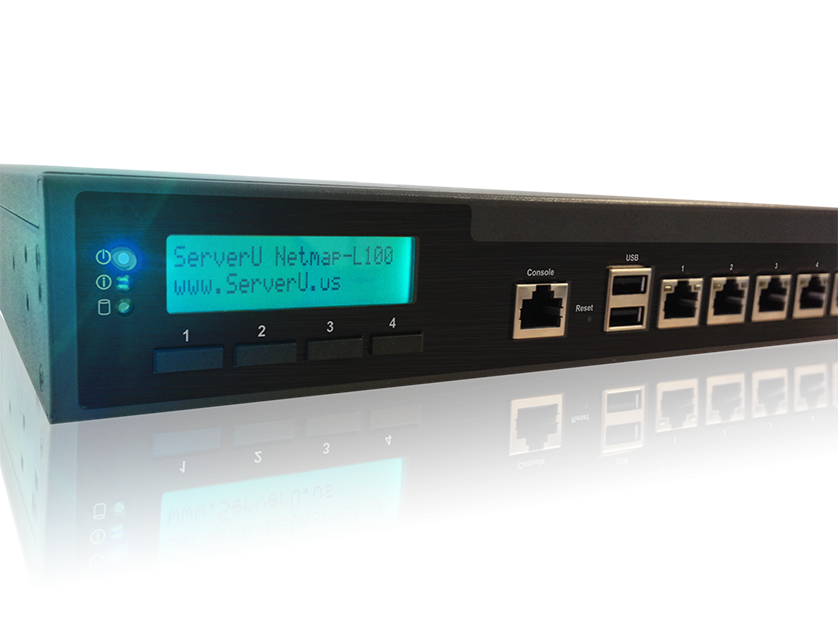

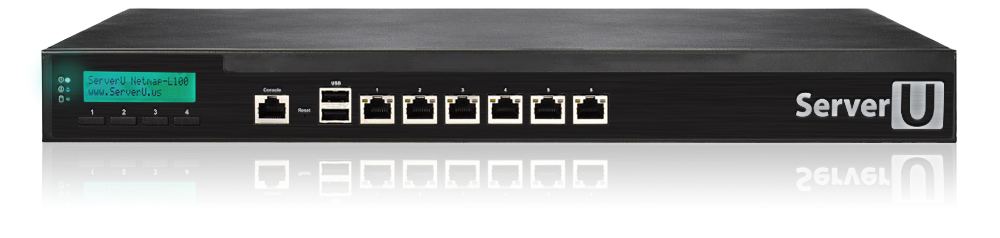

    • Chassis (Frente): keypad com 4 teclas & display LCM com 2 linhas independentes (ambas plenamente programáveis/scriptáveis); 6 portas LAN RJ45; 2xUSB; 1x RJ45 S232 como porta console; indicadores luminosos de power, disco e informações;
    • Chassis (Traseira): ventilador traseiro; entrada de energia; fonte de energia; botão de power/reset;
    • LCM display: amigável para sistemas BSD (e Linux): echo "seu texto" direto no device;
    • Alimentação: 110v/220Vac por padrão; Fonte 32Vdc, 48Vdc, 72Vdc opcionais;
    • Armazenamento Incluso: 1x32GB SSD (Solid State Drive) com um controlador SATA3;
    • Virtualização: VT-x suportado;
    • USB: 4 portas; 2 disponíveis na frente do chassis; 2 somente internas (expansão);
    • Temperatura de Armazenamento: de -20 a 90 graus celsius;
    • Umidade: 5~90% sem condensação;
    • Dimensões (mm): 431 x 44 x 305;
    • Peso: 4.1Kg liquido, 8Kg bruto (embalado para envio)

    especificações de rede

    • Device driver igb(4): chipset Intel i210AT nas portas 0 e 1; Intel 88E1543 nas portas 2-5;
    • 6x Portas Intel Gigabit, RJ45, 10/100/1000Mbit/s auto-select;
    • Interrupções MSI-X; Adaptive Interrupt (não requer device polling);
    • Frames TSO, LRO e Jumbo suportados;
    • Modos de operação: 10baseT/UTP, 100baseTX, 1000baseSX, 1000baseTX, full-duplex, half-duplex;
    • IEEE 802.1q (vlan tagging); IEEE 802.1Q-in-Q;
    • WOL (Wake on Lan); Link Aggregation (trunking, lagging);
    • PXE boot (porta 4);
    • 4 vetores (mínimo) de interrupções MSI-X em todas as portas;
    • Filas independentes por porta RX/TX (multi-threaded, suportando CPU Affinity);
    • Netmap (BSD) suportado, preparado, testado e recomendado;
    • PF_RING (Linux) suportado, preparado e testado;
    • Intel DPDK (Linux & BSD) suportado, preparado e testado;
    • Escolha Perfeita para Bastion Host

    Datasheets & Referências

    ServerU L-800 Overview

    Uma visão geral executiva do ServerU Netmap L-400, incluindo opções de expansão.

    Datasheet L-400

    O datasheet do ServerU Netmap L-800, uma referência completa para consulta.

    Guia: 10 dicas.

    10 Dicas para escolher equipamento e fornecedor de servidores de rede para BSD e Linux.

    Para mais informações, baixe nosso datasheet executivo e outros documentos acima.

  • Benchmark RFC2544

    Os testes RFC2544 foram realizados sem suporte a Netmap e em topologia de encaminhamento de pacotes IPv4, com SMT desligado; esse é o cenário mais justo e confiável para os resultados que queremos apresentar à nossos consumidores. Testes executados pela Ixia. Contacte-nos caso queira obter o relatório original.

    RFC2544 Sessão de Testes 1 (2 portas)

    * sender-DUT1-receiver (topologia 1:1 com 2 portas, bidirecional)
    Frame sizeFPSVazão de Bit/sPortas
      Melhor: 185.5K/s Melhor: 758Mbit/s
    1508 97.6K 758M Port3-Port4
    1024 121.2K 647M Port3-Port4
    768 134.2K 542M Port3-Port4
    512 152.2K 416M Port3-Port4
    256 180.6K 258M Port3-Port4
    128 185.5K 145M Port3-Port4
    64 181.5K 82M Port3-Port4

    RFC2544 Sessão de Testes 2 (4 ports)

    * sender-DUT1-receiver (topologia 2:2 com 4 portas, bidirecional)
    Frame SizeFPSVazão de Bit/sPorts
      Melhor Agreg: 271K/s Melhor Agreg: 1.48Gbit/s
    1508 95K,96K 744M,745M Port3-Port4,Port1-Port5
    1024 98K,97K 505M,452M Port3-Port4,Port1-Port5
    768 95K,108K 379M,339M Port3-Port4,Port1-Port5
    512 101K,98K 260M,254M Port3-Port4,Port1-Port5
    256 112K,110K 230M,226M Port3-Port4,Port1-Port5
    128 132K,131K 120M,118M Port3-Port4,Port1-Port5
    64 144K,127K 74M,65M Port3-Port4,Port1-Port5

    RFC2544 Sessão de Testes 3 (6 ports)

    * sender-DUT1-receiver (topologia 3:3 com 6 portas, bidirecional)
    Frame SizeFPSVazão de Bit/sPorts
      Melhor Agreg: 415K/s Melhor Agreg: 2.6Gbit/s
    1508 64K,64K,64K 866M,866M,866M Port3-Port4,Port1-Port5,Port2-Port6
    1024 93K,94K,92K 598M,598M,596M Port3-Port4,Port1-Port5,Port2-Port6
    768 98K,98K,98K 570M,572M,571M Port3-Port4,Port1-Port5,Port2-Port6
    512 99K,99K,99K 504M,501M,501M Port3-Port4,Port1-Port5,Port2-Port6
    256 112K,110K,112K 230M,226M,230M Port3-Port4,Port1-Port5,Port2-Port6
    128 132K,131K,132K 128M,126M,128M Port3-Port4,Port1-Port5,Port2-Port6
    64 144K,127K,144K 100M,100M,100M Port3-Port4,Port1-Port5,Port2-Port6

    Resultados em bridge tendem a ser 20% melhores, enquanto em bridge VALE chegam a ser 13 vezes maiores. Netmap L-400 foi testada na configuração padrão, com 6 portas de rede Intel em 1000BaseT. Resultados apresentados são kernel-path, espera uma performance muito maior (9-13 vezes melhor) em modo Netmap.

  • Performance de Rede

    * resumo dos resultados de testes RFC2544 (sender-DUT1-receiver)
    Thorughput Agregado
    (sem Netmap)
    2.6Gbit/s de taxa de forward no DUT1; 415Kpps/s de taxa de forward no DUT1;
    2.72Gbit/s de taxa em bridge no DUT1 518Kpps/s de taxa de bridge no DUT1;
    Thorughput Agregado
    (com Netmap)
    7Gbit/s de taxa de TX/RX no DUT1; 5.1Mpps de taxa de TX/RX no DUT1;
    8Gbit/s de taxa de bridge vale(4) no DUT1 5.62Mpps de taxa de bridge vale(4) no DUT1;
    Melhores Pares de Rede: Porta1 (igb1) & Porta0 (igb0); Porta4 (igb4) & Porta5 (igb5)
    Piores Pares de Rede: Porta2 (igb2) apenas se discos SATA em uso;

    Performance de Armazenamento

    * testado com iobench, dd e stress
    Canais SATA:
    (testado com SSD Intel)
    440150261 bytes por segundo para escrita; 641 tps para escrita;
    611319808 bytes por segundo para leitura; 890 tps para leitura;
    CF Card 81788928 bytes por segundo para escrita; 42 tps para escrita;
    84341268 butes por segundo para leitura; 56 tps para escrita;
    SIM Card N/A

    Performance de Memória

    * stream_bench, iomem e stress
    Memory Copy 4389MB/s; Avg time: 0.0364; Min time: 0.0364; Max time: 0.0364
    Memory Scale 4521MB/s; Avg time: 0.0354; Min time: 0.0353; Max time: 0.0354
    Memory Add 4718MB/s; Avg time: 0.0508; Min time: 0.0508; Max time: 0.0508
    Memory Triad 4973MB/s; Avg time: 0.0482; Min time: 0.0482; Max time: 0.0482

    Firewall Stateful

    Sistemas testados não sofreram tuning (padrão); 4 regras de allow +4 regras de deny; sistemas recentes
    ProAppsFreeBSD
    (IPFW firewall)
    1.3Gbit/s de taxa de forward no DUT1; 382Kpps/s de taxa de forward no DUT1;
    1.2M sessões / estados com 8GB RAM; 2.1M de sessões / estados com 16GB RAM
    pfSense
    (PF firewall)
    1.2Gbit/s de taxa de forward no DUT1; 382Kpps/s de taxa de forward no DUT1;
    1.2M sessões / estados com 8GB RAM; 2.1M de sessões / estados com 16GB RAM
    Linux (RHE & Fedora)
    (Netfilter firewall)
    1Gbit/s de taxa de forward no DUT1; 380Kpps de taxa de forward no DUT1;
    1.1M sessões / estados com 8GB RAM; 1.8M de sessões / estados com 16GB RAM
    Mikrotik (ROS 7) 1Gbit/s de taxa de forward no DUT1; 349Kpps de taxa de forward no DUT1;
    687599 sessões / estados com 8GB RAM; 1.4M de sessões / estados com 16GB RAM
    OpenBSD 708Mbit/s de taxa de forward no DUT1; 156Kpps/s de taxa de forward no DUT1;
    826460 sessões / estados com 8GB RAM; 1.6M de sessões / estados com 16GB RAM
    Brocade vRouter 5600
    (DPDK mode)
    5.6Gbit/s de taxa de forward no DUT1; 1.6Mpps de taxa de forward no DUT1;
    1.1M sessões/estados com 8GB RAM; 1.8Mi de sessões/estados com 16GB RAM;

    Inspeção IDS (Intrusion Detection System)

    os sistemas testados não sofreram tuning (padrão); sistemas recentes
    ProAppsFreeBSD
    (Suricata IDP)
    1.19Gbit/s de taxa de processamento no DUT1; 893Kpps/s de taxa de captura no DUT1;
    pfSense
    (Snort IDP)
    1.08Gbit/s de taxa de processamento no DUT1; 629Kpps de taxa de captura no DUT1;
    Linux (RHE & Fedora)
    (Suricata IDP)
    1.12Gbit/s de taxa de processamento no DUT1; 780Kpps de taxa de captura no DUT1;
    Mikrotik
    (não testado confiavelmente)
    -
    OpenBSD
    (Snort IDP)
    900Mbit/s de taxa de processamento no DUT1; 581Kpps de taxa de captura no DUT1;
  • Performance de Roteamento

    os sistemas testados não sofreram tuning (padrão); sistemas recentes
    ProApps, FreeBSD, pfSense 2.6Gbit/s forwarding rate on DUT1; 415Kpps forwarding rate on DUT1
    Linux (RHE & Fedora) 2.6Gbit/s forwarding rate on DUT1; 408Kpps forwarding rate on DUT1
    Mikrotik 2.1Gbit/s forwarding rate on DUT1; 349Kpps forwarding rate on DUT1
    OpenBSD 604Mbit/s forwarding rate on DUT1; 188Kpps forwarding rate on DUT1
    Brocade vRouter 5600 (DPDK) 8Gbit/s de taxa de forward no DUT1; 2.3Mpps/s de taxa e forward no DUT1;

    Performance Netmap

    performance Netmap de interesse special testado no ProApps & FreeBSD
    Suricata IDS mode
    (ProApps & FreeBSD)
    5.4Mpps/s agregado;
    Firewall (IPFW)
    (kipfw+ VALE)
    1.48Mpps/s em uma única interface; 3x1.48Mpps por par de portas (4.4Mpps agregado);

    Importante: roteamento, firewalling & IDS, com or sem netmap conforme citado, foram testados em sistemas padrão, sem qualquer tuning, para referência geral; resultados tiveram variação média de 20% entre os testes; resultados apresentados são média base; resultados podem divergir em versões distintas de sistemas operacionais; sistemas foram testados em suas versões mais recentes de: Jan '16 (rev1).

    OPÇÕES DE EXPANSÃO

    ServerU Netmap L-400 suporta até 4x 1GbE SFP (fibra) e até 8x 1GbE portas elétricas, expandindo o sistema até 14 portas gigabit. Veja as opções de expansão abaixo.

    EXPANSÕES PARA NETMAP L-400, 1GBIT/S COPPER

    Estas são as expansões de 1Gbit/s com portas elétricas (copper) e conectores RJ45 para o ServerU Netmap L-400.
    ModeloPortasChipsetTecnologia
    G801-1 8x 1Gbit/s 8x Intel i210 AT Copper, RJ45, Bypass 3G
    G801-2 8x 1Gbit/s 8x Intel i210 AT Copper, RJ45
    G428-1 4x 1Gbit/s 1x Intel i350 AM4 Copper, RJ45, Bypass 3G
    G428-2 4x 1Gbit/s 1x Intel i350 AM4 Copper, RJ45


    EXPANSÕES PARA NETMAP L-400, 1GBIT/S COPPER)

    Esta é a expansão de 1Gbit/s com portas ótica (fibra) e conector SFP para o ServerU Netmap L-400.
    ModeloPortasChipsetTecnologia
    S406-1 4x 1Gbit/s 1x Intel i350 AM4 Fibra, SFP
    ServerU Expansions
Downloadhttp://bigtheme.net/joomla Joomla Templates

Pra Open Source

Projetado especialmente para FreeBSD, ProApps, pfSense, OpenBSD & Linux.

Netmap Ready

A tecnologia netmap aumenta em até 13x a performance da captura e processamento
de pacotes.

Do Seu Tamanho

ServerU Netmap L-800 é nossa melhor oferta para networking appliance High End.
Icon Despacho em 24h dos produtos em estoque
Icon Performance testada individualmente
Kit rackmount incluso nos equipamentos 1U
Icon Envio de equipamentos para qualquer destino
